Sobre esta guía
En el LAB-Esgrima sabemos que elegir una hoja puede ser frustrante: ¿por qué una cuesta 40 € y otra 180 €? ¿Por qué duele el codo después de entrenar? No es magia, es física. Esta guía combina el lenguaje de taller —directo y práctico— con los datos técnicos que hay detrás de cada consejo. Los bloques 🔬 TÉCNICO son para quien quiera entender el porqué. Los puedes saltar si solo necesitas la respuesta rápida.
🛡️ 1. El Material: ¿Acero normal o Maraging?
La primera decisión es de seguridad —no solo de presupuesto—. Las hojas del mercado se fabrican en dos familias de acero completamente distintas, y la diferencia importa más de lo que parece.
Acero al Carbono (hojas No-FIE) — El punto de partida
Es el acero de iniciación. Barato, funcional para aprender… y con un problema serio: tiene memoria. Si lo doblas mal una vez, se queda con forma de S. Y cuando se rompe, puede soltar astillas peligrosas en lugar de partirse limpiamente.
El acero de carbono convencional tiene un comportamiento de fractura frágil: cuando la tensión supera su límite, se propaga una grieta de forma rápida y longitudinal, generando fragmentos puntiagudos. El reglamento FIE exige el tipo maraging precisamente porque su fractura es dúctil-transversal, es decir, la hoja se «tuerce» antes de partirse y la rotura queda perpendicular al eje, sin astillas.
Acero Maraging (hojas FIE) — Tu seguro de vida
Es una aleación aeroespacial con ~18 % de níquel, cobalto, molibdeno y titanio, y menos del 0,03 % de carbono. ¿El resultado? Una hoja que aguanta miles de flexiones sin deformarse y que, si se rompe, lo hace limpiamente —como parte una tiza—, no como explota una rama seca. Por eso es obligatoria en toda competición oficial de nivel internacional.
No todo el maraging es igual. En esgrima se usan principalmente dos grados:
- Maraging 300: Resistencia a la fluencia ~1.400–1.600 MPa. Más flexible, mejor absorción de impactos.
- Maraging 350: Resistencia ~1.700–2.000 MPa. Más rígido, mayor precisión de punta.
La Homologación FIE: Cómo se etiquetan las hojas
En la base de tu hoja encontrarás la especificación. Si es FIE, verás grabados tres elementos: el logotipo FIE, el código del fabricante y la fecha de lote.
📏 2. ¿Rígida o Flexible?
Esta es una pregunta muy repetida. Y la respuesta depende de tu estilo, tu físico y la salud de tu codo. Basándonos en las especificaciones técnicas de los fabricantes y la experiencia acumulada en nuestra armería, hemos realizado el siguiente resumen.
Como regla general: la hoja rígida favorece la precisión de punta y la respuesta directa; la flexible favorece la absorción de impactos y las acciones anguladas pasivas. Pero la realidad competitiva matiza esto.
El caso de Max Heinzer —campeón del mundo y referente del coupe y el golpe lanzado— ilustra bien la paradoja: podría parecer lógico que un tirador que abusa de acciones circulares prefiera una hoja flexible, pero utilizaba sistemáticamente la BF White en variante D (rígida). Las razones son técnicas:
- Precisión tras el coupe: Una hoja flexible vibra y cimbra después de una acción circular violenta. La hoja rígida le permitía un control absoluto de la punta en el momento del impacto.
- Velocidad de respuesta: En su estilo de atacar y retroceder, necesitaba que la hoja transmitiera el impulso de la mano a la punta de forma inmediata y directa.
- El golpe lanzado técnico: Aunque se asocia la flexibilidad con el flick, los tiradores de élite suelen preferir hojas rígidas porque el látigo lo genera la técnica y la aceleración, no la debilidad del acero. Una hoja rígida permite que la punta «muerda» el objetivo en lugar de resbalar.
- Autoridad en el hierro: A pesar de su agilidad, Heinzer era muy agresivo con el hierro contrario. La rigidez le permitía desviar la hoja rival con autoridad para crear el hueco necesario para la estocada.
La conclusión práctica es esta: elige hoja rígida si tu juego es técnico, de punta precisa y segundo intento. Elige hoja flexible si tu juego es físico, con mucho contacto de hojas, angulados pasivos, o si tienes problemas de codo. La hoja media es la opción polivalente recomendada para quien empieza a competir o no tiene aún un perfil táctico definido.
Cuando haces una acción de punta, la hoja vibra. A menor tiempo de estabilización, antes deja de vibrar y más rápido puedes encadenar una segunda acción precisa. Una hoja muy rígida estabiliza rápido pero transmite más impacto al codo. Una hoja muy flexible absorbe el impacto pero puede reducir la precisión en tocados al brazo o en acciones de segundo intento.
El reglamento FIE (Annexe A, Material Rules, diciembre 2025) establece el método oficial: hoja fijada horizontalmente a 70 cm del botón, con una carga de 200 g suspendida a 3 cm de la punta. Se mide la deflexión vertical máxima en el extremo del botón.
Para espada, el reglamento exige una deflexión de entre 45 mm y 70 mm. Una hoja que deflecte menos de 45 mm es demasiado rígida para ser homologada; una que supera 70 mm es demasiado flexible. Dentro de ese rango, cada fabricante usa su propia nomenclatura: BF etiqueta sus hojas como S (Souple), M (Medium) y D (Dure); Leon Paul usa una escala numérica propia; Vniti y STM no suelen ofrecer opciones. Esas etiquetas no son comparables entre fabricantes, ya que cada uno las define internamente sin referencia a un estándar común.
En esta guía, cuando se habla de hoja «rígida» o «flexible» se usa el rango FIE como referencia: valores cercanos a 45 mm corresponden al extremo rígido, valores cercanos a 70 mm al extremo flexible.
Un matiz importante: la rigidez no es permanente. Con el uso, una hoja D tiende a comportarse progresivamente como una M, y una M puede acabar siendo demasiado blanda para el trabajo técnico que requería. No es un defecto de fabricación: es el comportamiento normal del acero maraging bajo carga cíclica acumulada. Conviene revisitar la elección de rigidez cuando se cambia de hoja, no asumir que la misma letra sigue siendo la correcta.
🌈 3. ¿Hojas de color? Estética vs. Rendimiento
Es común ver hojas con acabados azules, dorados o tornasolados. La gran pregunta es: ¿son mejores que las plateadas?
El color no es pintura. Se obtiene mediante un tratamiento de oxidación controlada (pavonado) o anodizado. Este proceso crea una capa microscópica de óxido que protege el acero contra la corrosión superficial provocada por el sudor y la humedad ambiental.
- Durabilidad: El color no afecta a la flexibilidad ni a la resistencia a la rotura del acero Maraging. Una BF Blue y una BF White (plateada) tienen la misma calidad de acero.
- Mantenimiento: Las hojas de color tienden a oxidarse menos que las blancas. Sin embargo, con el uso (roce de hojas y batimentos), el color se irá desgastando, dejando ver el acero plateado debajo.
- Factor psicológico: Muchos tiradores prefieren hojas oscuras (como la BF Blue) porque el contraste visual de la hoja contra el traje blanco del rival facilita ligeramente la percepción de la distancia de la punta.

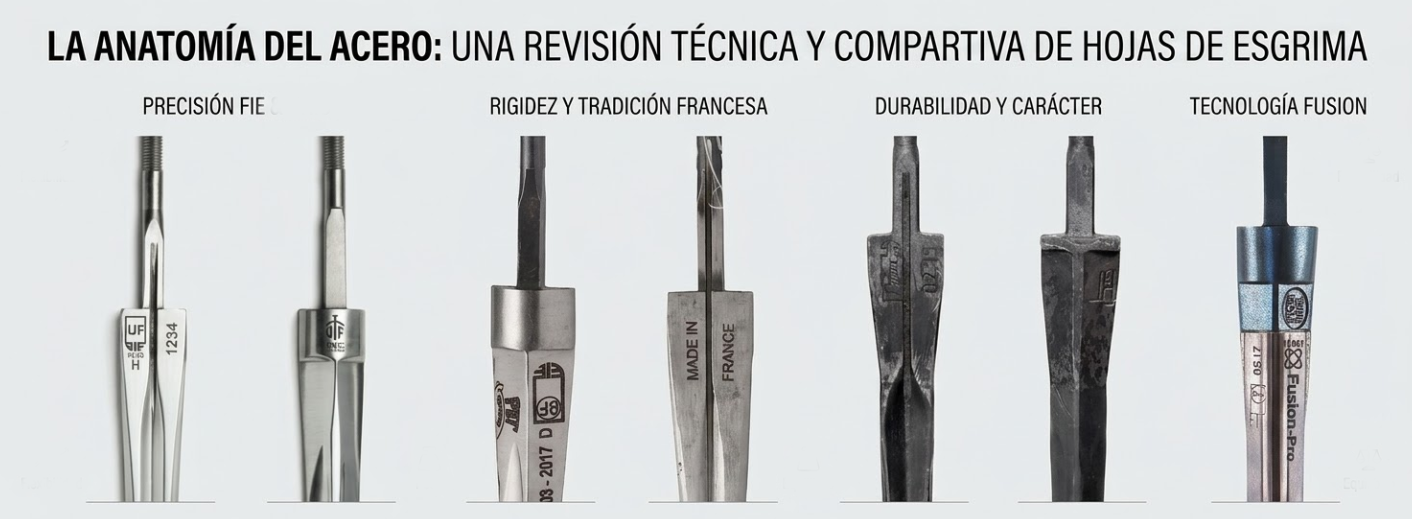

4. Análisis Detallado por Modelo: Parámetros Críticos
BF (Blaise Frères) – El Estándar FIE
Es la hoja de referencia mundial. Fabricada en Francia con el control de calidad más exigente.
- Balance: Excepcional. El centro de gravedad está muy equilibrado, permitiendo cambios de línea rápidos y precisos.
- Flexibilidad: Ofrecen tres durezas (S, M, D). La D (Dure) es la favorita de quienes buscan que su punta no «baile» en el aire durante las preparaciones.
- Punto débil: Precio elevado. Si se fatiga por doblarse habitualmente más allá de su límite elástico, puede partir sin previo aviso.
- Variante Black Predator: Allstar comercializa esta versión con una sección transversal más delgada en altura, lo que se traduce en un peso aproximadamente un 15% menor que la BF estándar según declara el fabricante. El material es el mismo maraging; la diferencia es geométrica, no metalúrgica. Su precio es sensiblemente superior a la BF convencional y el color negro responde a un acabado de electrochapado, no a un tratamiento funcional diferente.
Vniti – La Superviviente Rusa
Famosa por ser duradera. Su acero maraging se comporta de forma distinta al europeo.
- Peso: De las más pesadas (hasta 200g). Genera mucha inercia en batimentos.
- Balance: Desplazado hacia la punta (distal). Esto da autoridad en el hierro pero cansa más el antebrazo.
- Flexibilidad: Muy elástica. Con el uso se vuelve «fofa», ideal para tiradores que buscan el toque por detrás de la cazoleta rival (angulados).
Leon Paul FIE/Fusion – La Innovación Británica
Utilizan un proceso de plegado industrial (sección en «V») en lugar de forjado macizo.
- Variante Fusion Pro: Leon Paul fabrica un segundo modelo FIE denominado Fusion Pro, orientado a máxima velocidad de punta. Combina la sección en V característica con elementos de construcción de hoja forjada tradicional, e incorpora una punta de titanio que desplaza el punto de equilibrio hacia la mano para facilitar movimientos de punta más rápidos y precisos. Está diseñada para quedarse justo por debajo del límite máximo de rigidez legal. Su precio es superior al de la FIE estándar.
- Peso: La más ligera del mercado. Facilita una velocidad de mano asombrosa.
- Adaptación: El desplazamiento del centro de gravedad hacia la mano que produce su ligereza puede requerir un periodo de adaptación de aproximadamente dos semanas. Algunos tiradores experimentados sienten inicialmente que «no saben dónde está la punta» al faltarles el feedback propioceptivo del peso en el extremo. Es normal y transitorio.
- Vibración: Esta es su principal contrapartida. Al ser tan ligera y fina, tiene una menor masa para amortiguar los impactos y transmite mayor vibración al parar golpes fuertes. Por lo que quizá no sea la ideal para personas con problemas de codo, puesto que este absorbe lo que la hoja no puede disipar.
- Durabilidad y Forma: Su sección en «V» la hace extremadamente resistente a las deformaciones permanentes. Es menos proclive a «doblarse de mala manera» o adquirir formas en S, manteniendo su rectitud original durante más tiempo que las hojas de forjado macizo.
- Consistencia: Muestra la menor variabilidad percibida entre unidades del mismo lote.
STM / Folo – El Caballo de Batalla Ucraniano
Hojas honestas que dominan los clubes europeos por su pragmatismo.
- Durabilidad: Excelente relación vida/precio. Sus versiones No-FIE son el estándar para entrenamiento diario.
- Balance: Ligeramente desplazado hacia la punta comparado con una BF, dando una sensación de «presencia» clara en el hierro.
- Precio: Permite tener un arsenal de 3 espadas por el precio de dos BF.
Hojas Chinas (Iniciación)
Acero al carbono estándar para presupuestos mínimos.
- Peso: Elevado y frecuentemente mal repartido.
- Flexibilidad: Muy rígidas al principio pero pierden la forma («memoria») tras pocos asaltos intensos.
- Recomendación: Solo para los primeros meses de aprendizaje, evitando asaltos de alta intensidad.
Tabla comparativa completa de modelos:
| Modelo | Material | Peso T5 | Vibrac. | Rigidez | Homol. | Precio | Para quién |
|---|---|---|---|---|---|---|---|
| BF Blue D | Maraging | 175–182 g | Baja | 5/5 Dura | FIE ✓ | 160–195 € | Precisión y élite |
| LP | Maraging | 162–170 g | Media-Baja* | 4/5 | FIE ✓ | 155–185 € | Velocidad / Contraataque |
| Vniti | Maraging | 185–200 g | Media | 2/5 Flex. | FIE ✓ | 115–140 € | Uso intensivo / Competición |
| STM / Folo FIE | Maraging | 178–185 g | Media | 3/5 | FIE ✓ | 100–125 € | Polivalente / Competición |
| STM No-FIE | Acero carbono | 175–180 g | Media | 3/5** | No FIE | 45–65 € | Solo entrenamiento / Club |
| China (Wuxi) | Acero carbono | >200 g | Variable | Variable | No FIE | 30–45 € | Solo iniciación informal |
· LP: Su diseño ligero transmite más vibración residual al codo en paradas fuertes. Pero hay que tener en cuenta que la LP es extremadamente rígida y estable en el aire.
· STM No-FIE: El acero de carbono pierde rigidez de forma no lineal y no es apto para torneos internacionales.
· Vniti: Presenta una variabilidad inter-lote de hasta 15 g. Pesa siempre la hoja antes de comprar.
· Hojas de carbono (no FIE): Las hojas de carbono pierden rigidez progresivamente cuando se someten a flexiones grandes repetidas (por ejemplo tocados fuertes o enderezados frecuentes). Tras decenas de estas deformaciones, el acero entra en deformación plástica y la hoja adquiere vicios o empieza a adquirir la típica forma en “S”.
5. Biomecánica: Cuida tu cuerpo (o lo pagará tu codo)
La esgrima es un deporte de impactos repetidos. Si eliges mal el material, tu cuerpo lo pagará antes de que te des cuenta. Estas son las dos lesiones más frecuentes relacionadas directamente con la hoja.
El Codo de Tenista (Epicondilitis Lateral)
La epicondilitis lateral es la patología crónica más frecuente en esgrimistas de espada: según el estudio de Roi & Bianchedi (2008), publicado en el British Journal of Sports Medicine, ¿El culpable? La vibración.
Cuando la hoja golpea al rival, genera una onda de vibración que viaja por el mango hasta tu codo. Si tu mano está tensa en el momento del impacto —error muy común—, esa energía no se disipa en la muñeca y llega directa al epicóndilo lateral.
Actúa antes de la lesión
Si tienes molestias en el codo, cambia a una hoja de rigidez 3/5 o inferior combinada con una cazoleta de duraluminio (reduce la amplitud vibratoria respecto al acero). Y trabaja con tu entrenador la relajación de la empuñadura en el momento del impacto.
Las hojas de máxima rigidez transmiten pulsos de alta frecuencia y baja amplitud. Hojas más flexibles absorben energía durante la flexión antes de devolverla como vibración. La cazoleta actúa como masa amortiguadora que desacopla parcialmente la onda.
Cansancio de Muñeca y Tendinitis del Carpo
El punto de balance de la hoja determina el brazo de palanca que tu muñeca tiene que contrarrestar. Cuanto más desplazado hacia la punta, más trabajo muscular.
Prevención Activa
Para prevenir epicondilitis y tendinitis, el fortalecimiento de los extensores es clave.
6. ¿Qué talla necesito?
Normalmente usamos todos la talla 5 de adultos, pero es bueno que sepas que existen distintas longitudes, no te equivoques montando un hoja más corta de lo que debiera:
- Talla 0 y 2: Solo para niños (categorías M-10 y M-12). Son más cortas y ligeras para evitar que desarrollen vicios posturales.
- Talla 5: Es la talla de adulto. Punto.
Si eres un adulto pequeño o ligero, no uses una hoja de talla menor para que pese menos. Estarás regalando distancia de tocado al rival y comprometiendo la geometría del arma. La solución correcta es elegir una hoja ligera en talla 5 (como la LP) y/o montar una cazoleta superligera.
7. Mantenimiento: Alarga la vida de tu inversión
Una hoja FIE puede durarte mucho tiempo si la cuidas bien. Y puede romperse en semanas si la descuidas.
El sudor deja residuos salinos sobre el acero que aceleran la oxidación superficial. Limpia la hoja con un paño seco cuando sea necesario. Guárdala en una funda, si es posible separada del resto de tu material de esgrima para prevenir contacto con ropa húmeda.
Herramientas de taller
Para enderezar la hoja usa la presión manual progresiva con los pulgares en 3–4 sesiones cortas. Una prensa o útil de enderezado puede crear microfisuras invisibles si la presión es excesiva o puntual. Si la hoja necesita herramienta para corregirse, probablemente esté en sus últimos momentos de su ciclo de vida.
Importante: Antes de intentar enderezar, calienta siempre la hoja mediante fricción mecánica (pasando un paño o pisándola ligeramente mientras la deslizas) para reducir el riesgo de fractura.🔩 8. Resistencia a la Fatiga: Cuánto Aguanta tu Hoja
Una hoja no se «rompe» de golpe por un único impacto brutal. Se rompe porque acumula daño invisible ciclo a ciclo, hasta que un día, sin previo aviso, cede. Entender cómo se mide esa resistencia —y qué exigen la normativa y los fabricantes— te ayuda a tomar decisiones de compra mucho más inteligentes.
¿Qué es un «ciclo» en este contexto?
Un ciclo de fatiga, en el contexto de ensayo de hojas, es una flexión completa: la hoja se dobla hasta una deflexión determinada y vuelve a su posición de reposo. No es un asalto, no es una sesión. Es un movimiento de doblado y recuperación. La máquina de ensayo FIE repite ese movimiento a 1 Hz, es decir, un ciclo por segundo. En una sesión real de esgrima, una hoja puede acumular entre 50 y 200 ciclos de flexión relevante por hora de entrenamiento intenso, aunque la mayoría son de menor amplitud que los del ensayo de laboratorio.
El ensayo FIE reproduce el peor caso controlado: flexión repetida hasta el límite elástico, a frecuencia constante y temperatura estable. En la pista real, las flexiones son irregulares, los impactos generan microfisuras adicionales, la temperatura varía y el sudor acelera la corrosión superficial. Por eso los ciclos de laboratorio no se traducen directamente en «horas de entrenamiento»: son una referencia comparativa entre materiales y fabricantes, no una predicción exacta de vida útil.
Lo que exige la FIE: los umbrales mínimos de homologación
El reglamento de material de la FIE (Annexe A, artículo 6.9, edición diciembre 2025) establece el protocolo oficial de ensayo de fatiga. La hoja se dobla hasta una deflexión de aproximadamente 220 mm —sin superar su límite elástico— y se deja enderezar, a una frecuencia de 1 Hz. Para que la homologación sea válida, al menos 8 hojas de cada lote de muestra deben superar estos umbrales sin romperse:
| Modalidad | Ciclos mínimos FIE (fatiga) | Ciclos mínimos FIE (flexión plástica)* |
|---|---|---|
| Florete | 18.000 ciclos | 400 ciclos |
| Espada (épée) | 7.000 ciclos | 150 ciclos |
| Sable | 20.000 ciclos | — |
*El ensayo de flexión plástica (art. 6.8) es diferente: dobla la hoja más allá de su límite elástico para simular el peor caso de un doblado accidental grave. Es opcional en el protocolo FIE, pero algunos fabricantes lo usan para certificar la seguridad de rotura. No es apto para sable.
No es un error de la normativa: refleja la diferente geometría de la hoja. La espada tiene sección triangular más maciza y una rigidez inherentemente mayor, lo que hace que cada ciclo acumule más energía de deformación interna que en el florete (sección rectangular más fina y flexible). El umbral está calibrado para que ambas geometrías representen un nivel de seguridad equivalente en uso real, no para comparar la durabilidad absoluta entre modalidades.
Lo que dicen los fabricantes: el único dato público
De todos los fabricantes analizados en esta guía, Leon Paul es el único que publica una cifra concreta de ciclos de fatiga con metodología declarada. Según sus especificaciones oficiales, la hoja FIE alcanza una media de 17.000 ciclos en su máquina de ensayo FIE, superando en más del doble el umbral mínimo exigido de 7.000 ciclos para espada. Leon Paul afirma además que esta hoja ostenta el récord en la máquina de ensayo FIE.
Blaise Frères, Vniti y STM/Folo no publican datos equivalentes. Superan los umbrales mínimos de homologación —de lo contrario no tendrían certificación FIE—, pero el margen exacto sobre ese mínimo es información que no está disponible públicamente. Lo que sí publica la FIE es que todos los fabricantes homologados deben renovar sus pruebas de fatiga al menos cada dos años, y que el incumplimiento supone la retirada de la homologación.
El dato de 17.000 ciclos de Leon Paul y el umbral de 7.000 ciclos de la FIE provienen de la misma metodología declarada (ensayo FIE, 220 mm de deflexión, 1 Hz), lo que los hace comparables entre sí. Sin embargo, los datos de resistencia del acero maraging que aparecen en estudios de materiales (probetas de laboratorio normalizadas) no son directamente comparables con estos ciclos de hoja completa: la geometría de la hoja, los concentradores de tensión en el talón y las condiciones de carga real alteran sustancialmente los resultados.
La ciencia del material: acero al carbono vs. Maraging
Más allá de los ensayos de hoja completa, los estudios de fatiga del acero 18Ni300 (Maraging 300) y 18Ni350 (Maraging 350) en probeta normalizada explican por qué el maraging aguanta más que el acero al carbono convencional, y cuál es el mecanismo de fallo en cada caso.
Acero al carbono: La iniciación de grietas se produce principalmente en los límites de grano y en inclusiones de sulfuro de manganeso (MnS). La propagación es rápida y puede ser longitudinal, generando el característico fallo en astillas que hace inseguras estas hojas. La resistencia a la fatiga en probeta normalizada suele situarse en torno a 400–600 MPa de tensión alternante.
Maraging 300 (18Ni300): La microestructura martensítica homogénea verificados en el ensayo microscópico de homologación FIE con granos de 7–8 micras— retarda la iniciación de grietas. Los estudios sobre este grado (Rack & Kalish, 1974; Floreen, 1968) documentan resistencias a la fatiga de 700–900 MPa en probeta pulida. El fallo, cuando se produce, es dúctil-transversal: la hoja se tuerce antes de partirse y la rotura queda perpendicular al eje, sin astillas. Es el comportamiento que exige el reglamento FIE.
Maraging 350 (18Ni350): Mayor resistencia estática (~1.700–2.000 MPa de límite elástico) pero, paradójicamente, mayor sensibilidad a defectos superficiales en fatiga. Las inclusiones de TiN —inevitables en este grado— actúan como iniciadores de grieta bajo carga cíclica. La resistencia a la fatiga en probeta no mejora proporcionalmente respecto al 300: algunos estudios la sitúan incluso ligeramente por debajo en presencia de defectos superficiales. De ahí la importancia del proceso de shot blasting (granallado) que declara Leon Paul: elimina esos iniciadores superficiales antes de que la hoja entre en servicio.
La experiencia de usuario: lo que dicen los foros
La comunidad de esgrimistas (principalmente Fencing.net, r/Fencing en Reddit y foros especializados europeos) aporta un volumen importante de experiencia acumulada, aunque con la dispersión esperable de datos no controlados. Los patrones más consistentes que emergen de esas discusiones son los siguientes:
- Hojas de acero al carbono (No-FIE): Los usuarios reportan pérdida de rectitud perceptible tras 4–8 semanas de entrenamiento diario intenso. La deformación es progresiva y no lineal: la hoja «aguanta» varios meses pero con geometría degradada, hasta que falla bruscamente.
- BF (Blaise Frères): Vida útil muy variable según el usuario. Quienes practican esgrima con mucho trabajo de hierro y batimentos reportan roturas inesperadas a los 6–12 meses. Quienes priorizan acciones de punta con menos contacto de hojas reportan hojas de 2–3 años en perfecto estado. El consenso es que la BF «avisa poco» antes de romperse.
- Vniti: Consistentemente descrita como la hoja que «más dura» en uso intenso de club, con vida útil percibida de 18–36 meses incluso con entrenamiento diario. Sin embargo, los usuarios señalan que «envejece» cambiando su flexibilidad —se vuelve más blanda con el uso—, lo que altera el comportamiento tácticamente aunque no suponga un fallo estructural.
- Leon Paul: Los usuarios reportan excelente resistencia a la deformación permanente (mantiene la rectitud mucho mejor que otras hojas), coherente con su sección en V. Las roturas, cuando ocurren, presentan un patrón específico: se concentran en la zona del talón, y no por un fallo del material sino por un motivo constructivo. La hoja y el talón son dos piezas independientes unidas entre sí, y esa unión genera un concentrador de tensión geométrico —un cambio brusco de sección— donde las tensiones se acumulan bajo carga cíclica. Si además la unión presenta cualquier microimperfección del proceso de fabricación (microhuecos, tensiones residuales, mínimas desalineaciones), ese punto se convierte en iniciador de grieta antes de lo que el maraging 350 permitiría por sí solo. Vale la pena señalar que el protocolo de fatiga FIE aplica la flexión en la zona media de la hoja, no en el talón, por lo que los 17.000 ciclos declarados por Leon Paul no reflejan necesariamente el comportamiento de esa unión en condiciones reales. Algunos usuarios con estilos muy físicos reportan además mayor fatiga en el antebrazo por la transmisión de vibración en paradas fuertes, efecto derivado del bajo peso de la hoja, que tiene menos masa para disipar la energía del impacto.
- STM/Folo FIE: Considerada la referencia de relación durabilidad/precio. Vida útil percibida de 12–24 meses en uso competitivo regular. Su reputación es de hoja «honesta»: se deforma gradualmente antes de fallar, lo que da tiempo a sustituirla.
Cómo afecta todo esto a la elección de hoja
Cruzando los datos de laboratorio, los umbrales FIE, la información de fabricante y la experiencia de usuario, el cuadro que emerge es este:
| Modelo | Umbral FIE mínimo | Dato fabricante | Vida útil percibida | Patrón de fallo |
|---|---|---|---|---|
| BF Blue D | ≥ 7.000 ciclos ✓ | No publicado | Variable (6–36 m) | Rotura sin aviso previo claro |
| LP | ≥ 7.000 ciclos ✓ | ~17.000 ciclos | Larga (rectitud duradera) | Reportados casos de rotura en talón; mantiene forma hasta el final |
| Vniti | ≥ 7.000 ciclos ✓ | No publicado | Larga (18–36 m) | Degradación de flexibilidad antes del fallo estructural |
| STM / Folo FIE | ≥ 7.000 ciclos ✓ | No publicado | Media-larga (12–24 m) | Deformación gradual antes del fallo |
| STM No-FIE | No aplica | No publicado | Corta (1–4 m intensivo) | Pérdida de rectitud progresiva; fallo frágil |
| China (Wuxi) | No aplica | No publicado | Muy corta | Deformación rápida; riesgo de astillas |
Los datos de «vida útil percibida» son estimaciones basadas en experiencia de comunidades de esgrimistas, no datos de fabricante. Dependen fuertemente del estilo de esgrima, la intensidad del entrenamiento y el mantenimiento de la hoja. Las cifras de ciclos FIE corresponden al ensayo oficial de fatiga (Annex A, art. 6.9, Material Rules FIE, diciembre 2025).
El Maraging 350 tiene mayor resistencia estática que el 300, pero su mayor sensibilidad a defectos superficiales puede traducirse en una vida a fatiga menor si el proceso de fabricación no controla las inclusiones superficiales. Esto explica dos fenómenos aparentemente contradictorios que los usuarios reportan: la BF Blue D —que no declara proceso de shot blasting— puede tener una vida útil más variable e impredecible, mientras que la LP —que sí declara ese tratamiento superficial— consigue sus 17.000 ciclos con el mismo grado de acero. El material importa, pero el proceso de fabricación importa igual o más.
🏆 9. Resumen: ¿Cuál compro entonces?
Encuentra tu perfil y ya tienes la respuesta:
| Si te identificas con… | Tu hoja ideal | Por qué |
|---|---|---|
| «Quiero lo mejor» | BF Blue D | Máxima precisión de punta. Nivel olímpico. |
| «Soy rápido, hago contraataques» | LP | Tan ligera que parece que no llevas nada en la mano. |
| «Quiero que la hoja me dure mas tiempo» | Vniti | Pesada, pero extremadamente duradera. |
| «Empiezo a competir» | STM / Folo FIE | Cumples el reglamento sin vaciar la cuenta corriente. |
| «Tengo problemas de codo» | Vniti + cazoleta Al | Flexibilidad + absorción de vibración. |
La mayoría de las hojas se compran hoy por internet, pero si tienes la oportunidad de elegir en persona —en una armería, en un torneo o en el club— hay cinco comprobaciones rápidas que pueden ahorrarte una rotura prematura.
Lista de verificación en mano
- 1. La curvatura. Presiona suavemente la hoja contra el suelo y observa cómo dobla. Busca una curva suave y distribuida a lo largo de toda la hoja. Si se dobla bruscamente en un punto concreto —especialmente cerca de la punta o del fuerte— hay una concentración de tensión localizada que anticipa una rotura prematura.
- 2. Simetría y acabado superficial. La hoja debe estrecharse de forma uniforme hacia la punta. Busca imperfecciones visibles: manchas negras (depósitos de carbono del proceso de fabricación), grietas superficiales, o un canal del cable que no esté recto o bien definido. Cualquiera de estos defectos puede ser un iniciador de grieta bajo carga cíclica.
- 3. La unión hoja-talón. (aplica solo a LP) La mayoría de hojas del mercado —BF, Vniti, STM— son piezas forjadas en una sola unidad, por lo que no tienen este punto débil. La LP, en cambio, es una construcción en dos piezas unidas, y esa unión es su zona estructuralmente más delicada. Si tienes una LP en mano, inspecciona visualmente la soldadura: no debe haber grietas, discontinuidades ni signos de tensión residual. Una unión con aspecto irregular es motivo suficiente para descartar esa unidad.
- 4. Roscas y punta. Si la hoja está desnuda, comprueba que las roscas de la punta estén en buen estado y sin deformaciones. Si ya viene cableada, verifica que el barril no esté flojo y que el pegamento del canal no sobresalga ni presente burbujas: ambos son síntomas de un montaje deficiente que puede dar problemas eléctricos y estructurales.
- 5. Variabilidad entre unidades. Si puedes, compara dos o tres hojas del mismo modelo y lote. La variabilidad inter-unidad existe en todas las marcas — en algunas en más que otras—. Elige la que presente la curvatura más uniforme y el acabado más limpio, no simplemente la primera que cojas.
La última palabra siempre es tuya. Ninguna tabla sustituye la prueba manual. Si tienes oportunidad, compara dos o tres hojas del mismo modelo antes de montar tu espada definitiva, la sensación en mano es subjetiva y no reemplazable por tablas. Usa esta guía como punto de partida, no como veredicto definitivo. Considera tu contexto: disponibilidad local, presupuesto real, nivel competitivo y condiciones de entrenamiento. Para temas de salud (codo, muñeca), consulta siempre a un fisioterapeuta deportivo especializado, no solo a una guía online.
Consulta y debate con tu maestro qué hoja podría ser la más adecuada para tus condiciones particulares.
- Fédération Internationale d’Escrime (2025). Rules for Competition: Technical Rules & Material Regulations. Disponible en: fie.org/rules
- Roi, G. S., & Bianchedi, M. (2008). The Science of Fencing: Implications for Training and Injury Prevention. Sports Medicine, volumen 38(6), páginas 465–481. [incidencia de epicondilitis].
- Stasinopoulos, D., & Johnson, M. I. (2004). Cyriax physiotherapy for tennis elbow/lateral epicondylitis. British Journal of Sports Medicine, 38(6), 675–677. [Base técnica para ejercicios de rehabilitación excéntrica].
- Perset, S., et al. (2019). Physical Demands and Performance Analysis in Elite Fencing. International Journal of Sports Physiology and Performance, 14(3), 368–374.
